Weerstands drijver niveau sensor voor brandstof 0–190 Ω lengte 550 mm 22" meetsonde IP67 voor controle van brandstof- en vloeistofniveaus in tanks

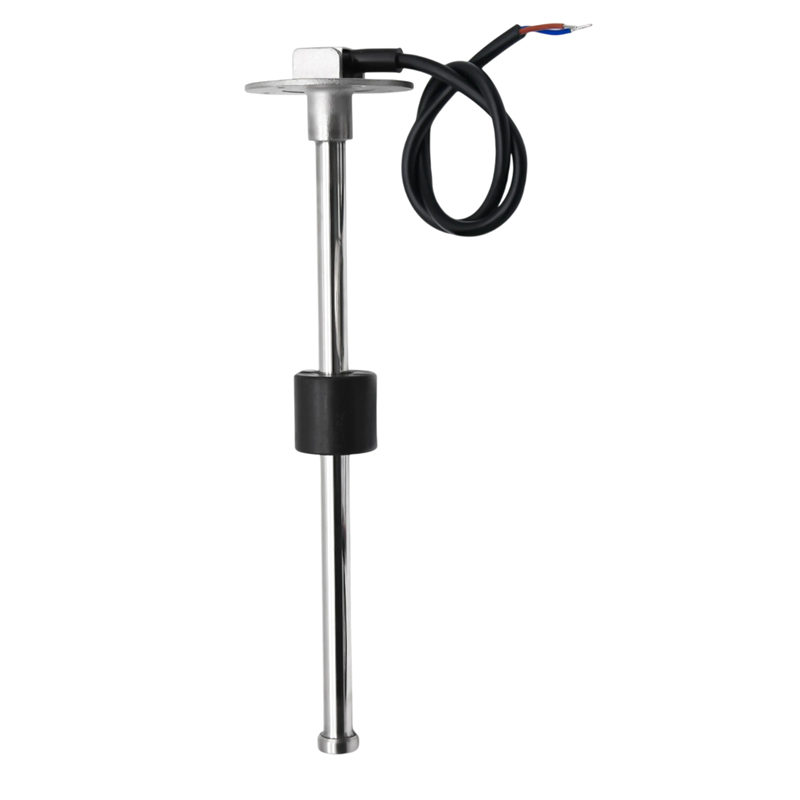

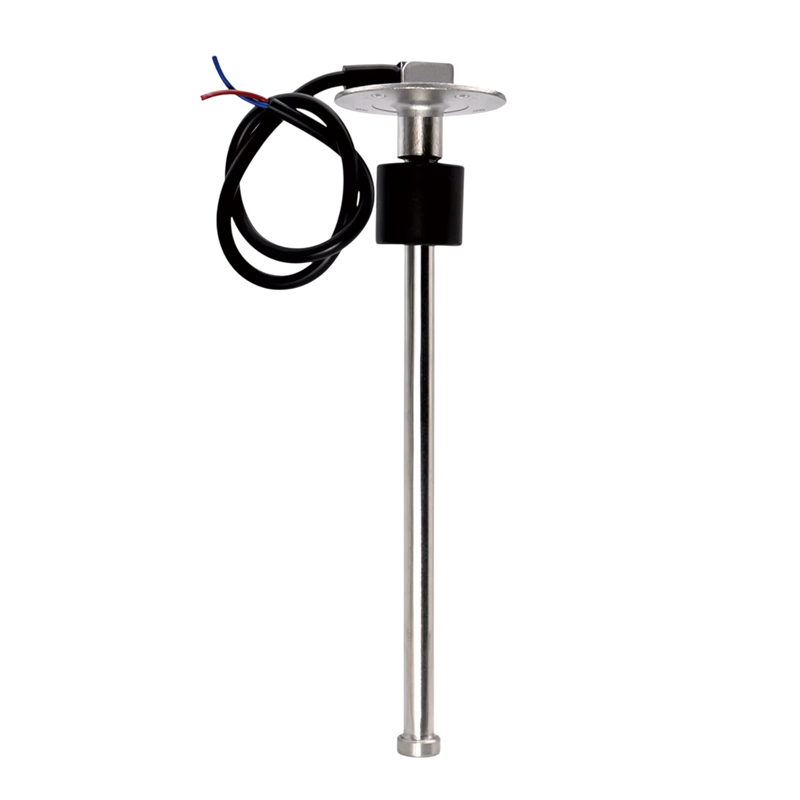

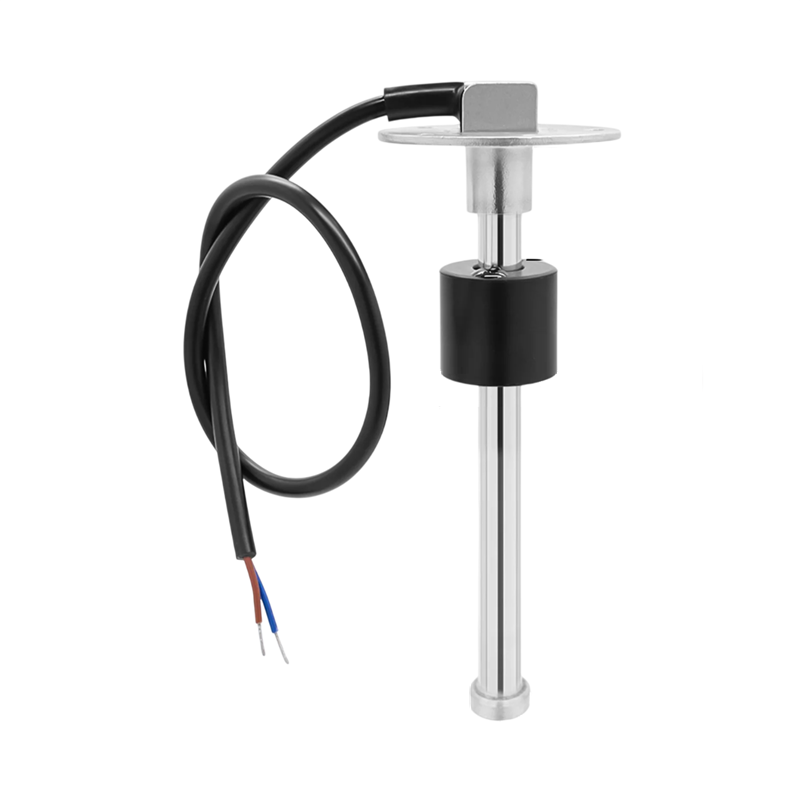

Deze brandstofniveausensor dient voor het meten van de hoeveelheid vloeistof in de tank met behulp van een drijvermechanisme. De beweging van de drijver wordt omgezet in een elektrische weerstandssignaal in het bereik van 0–190 Ω, dat veel wordt gebruikt bij brandstofniveaumeters in verschillende transport- en technische toepassingen.
De meetstaaf heeft een lengte van 550 mm (22"), wat overeenkomt met de aanbevolen hoogte van de tank van ongeveer 560 tot 575 mm. Dankzij deze lengte is de sensor geschikt voor grotere tanks die bijvoorbeeld in vrachtwagens, boten of andere technische apparaten voor de opslag van brandstof, olie of andere vloeistoffen worden gebruikt.
De sensor is ontworpen voor voeding van 9–32 V DC en de maximale bedrijfstroom bedraagt ≤60 mA. Deze parameters maken integratie in gangbare elektrische systemen die in de transporttechniek of industriële installaties worden gebruikt mogelijk.
Het apparaat is ontworpen voor gebruik onder verschillende temperatuurcondities. De bedrijfstemperatuur ligt tussen -30 en +75 °C, terwijl de opslagtemperatuur kan variëren van -40 tot +85 °C. De constructie van de sensor is bovendien beschermd met een beschermingsgraad van IP67, die bescherming biedt tegen stof en tegelijkertijd weerstand biedt tegen kortstondige onderdompeling in water.

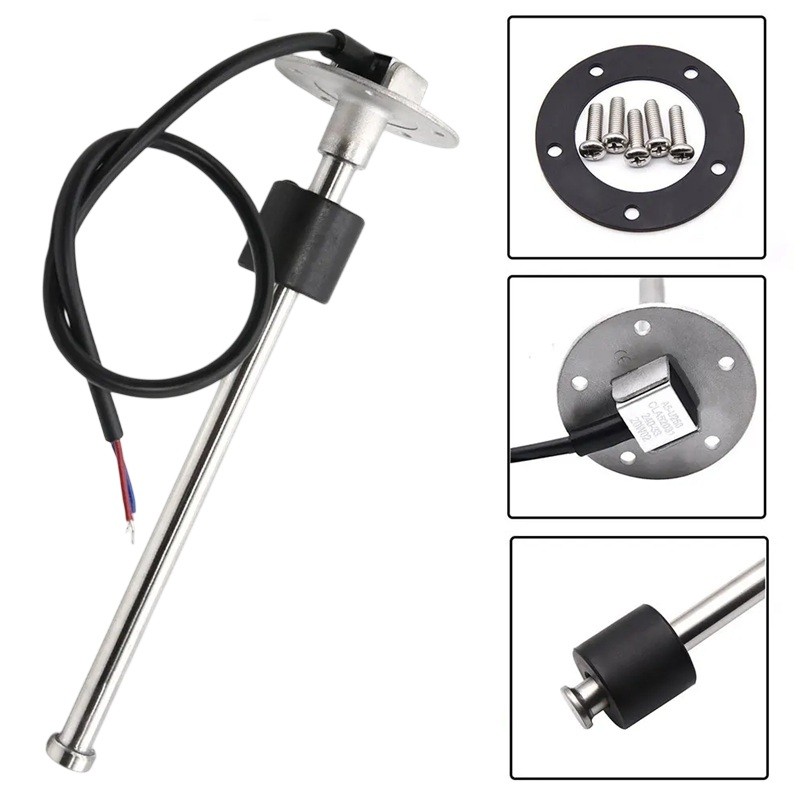

De montage gebeurt met behulp van een ronde flens met vijf montagelocaties. Installatie gebeurt met de bijgeleverde M5-schroeven en een pakking van 2 mm dik, die helpt om een stevige verbinding tussen de sensor en de tank te garanderen.
De meetresolutie van 21 mm maakt het mogelijk om veranderingen in het vloeistofniveau in de tank te volgen en biedt een indicatieve informatie over de huidige hoeveelheid brandstof of andere vloeistof.
Hoofdkenmerken
- Weerstandsbereik van de sensor: 0–190 Ω
- Lengte van de sensor: 550 mm (22")
- Bedrijfsspanning: 9–32 V DC
- Beschermingsgraad: IP67
- Meetresolutie: 21 mm
- Aanbevolen tankgrootte: 560–575 mm
- Bedrijfstroom: ≤60 mA
- Bedrijfstemperatuur: -30 tot +75 °C
- Opslagtemperatuur: -40 tot +85 °C
- Montageflens: 5 openingen
- Montageschroeven: 5× M5
- Packing van 2 mm dik
- Geschikt voor brandstof-, olie- en vloeistoftanks
- Gebruik bijvoorbeeld in boten, vrachtwagens en technische systemen

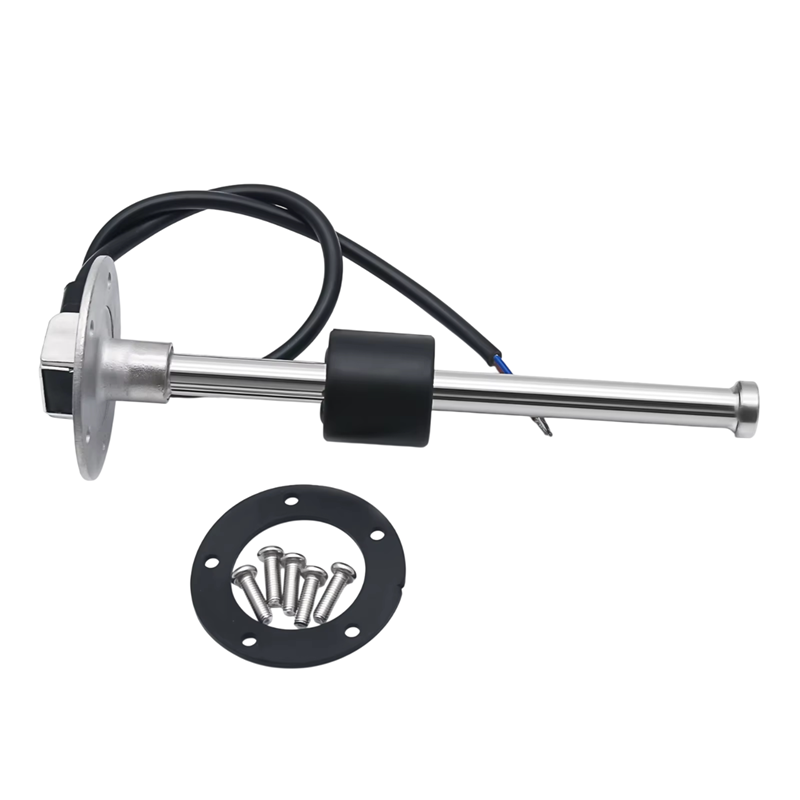

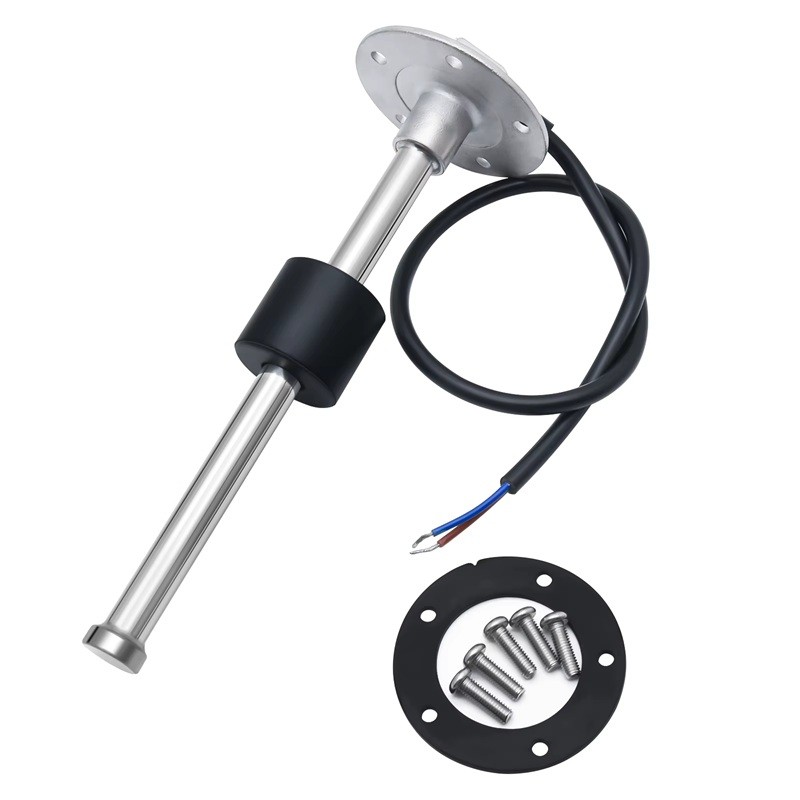

Inhoud van de verpakking
- Brandstofniveausensor
- Packing
- 5× montageschroef
De sensor is bedoeld voor het monitoren van het vloeistofniveau in tanks met behulp van een drijversysteem en een weerstandssignaal dat compatibel is met gangbare meetinstrumenten. Dankzij de lengte van 550 mm is hij geschikt voor hogere tanks. De constructie met montageflens maakt een stevige bevestiging mogelijk met behulp van vijf schroeven en de verpakking bevat ook een pakking voor het afdichten van de verbinding. De beschermingsgraad IP67 maakt het gebruik van de sensor ook mogelijk in omgevingen met verhoogde vochtigheid of stof.
