Waterdichte kleurenscherm LCD Connector SM 6pin Kabel 1800 mm Communicatie UART en USB Verlichting Aansluiting Zwart Voor elektrische fiets
U heeft al de maximaal beschikbare hoeveelheid in uw winkelmandje.

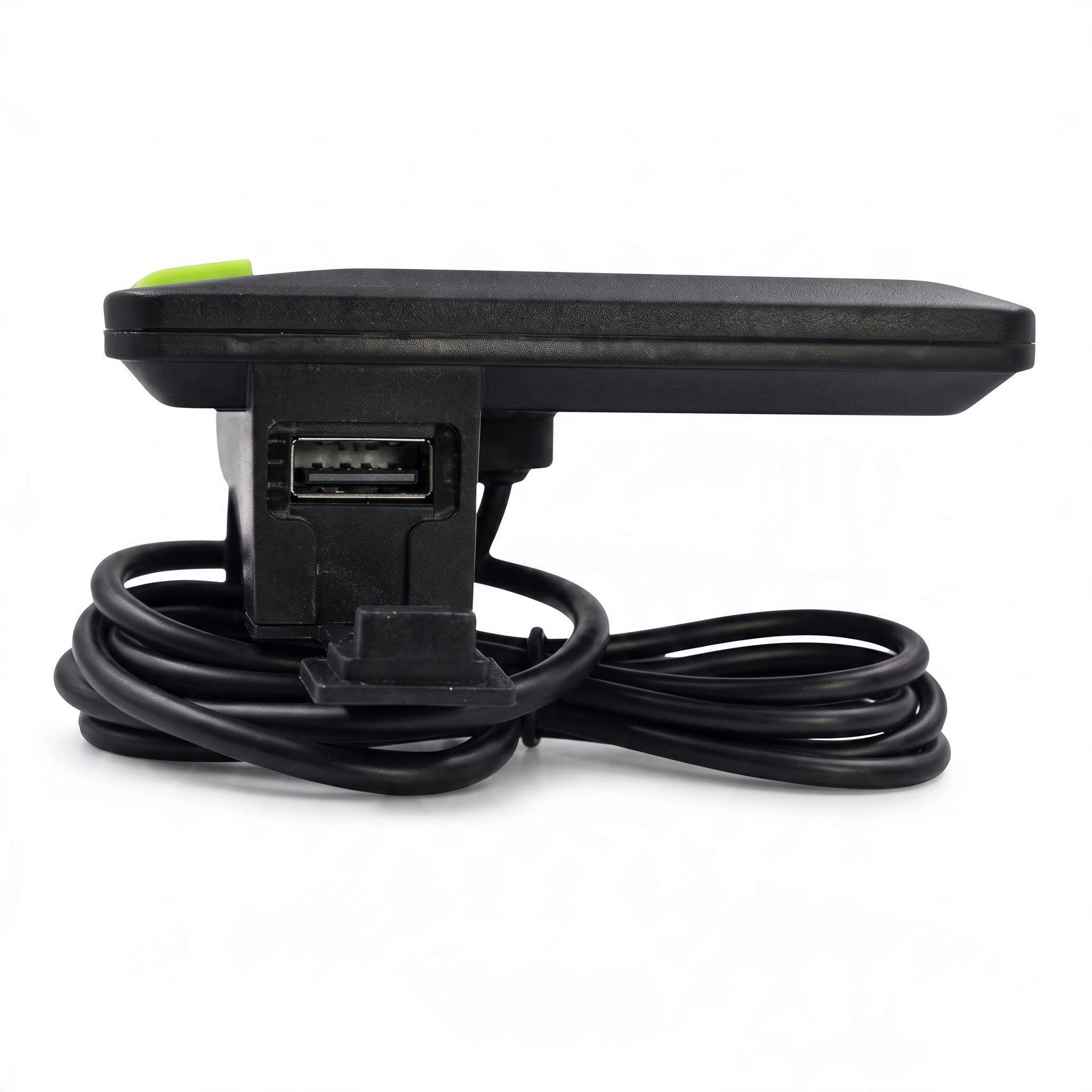

Dit waterdichte kleurenscherm LCD is ontworpen voor elektrische fietsen, elektrische scooters en om klassieke fietsen om te bouwen naar elektrische aandrijving. Het communiceert met de controller via UART-interface en biedt ook USB-aansluiting. Het wordt aangesloten op de elektrische installatie met een zes-pins connector SM 6pin, waarvan de zesde pin bedoeld is voor de verlichting. Op het duidelijke scherm worden de actuele snelheid in km/u, de batterijstatus, spanning, assistentieniveau en het totale aantal gereden kilometers weergegeven. Het scherm wordt geleverd met een kabel, zodat het op het stuur kan worden geplaatst en de draden naar de controller kunnen worden geleid.

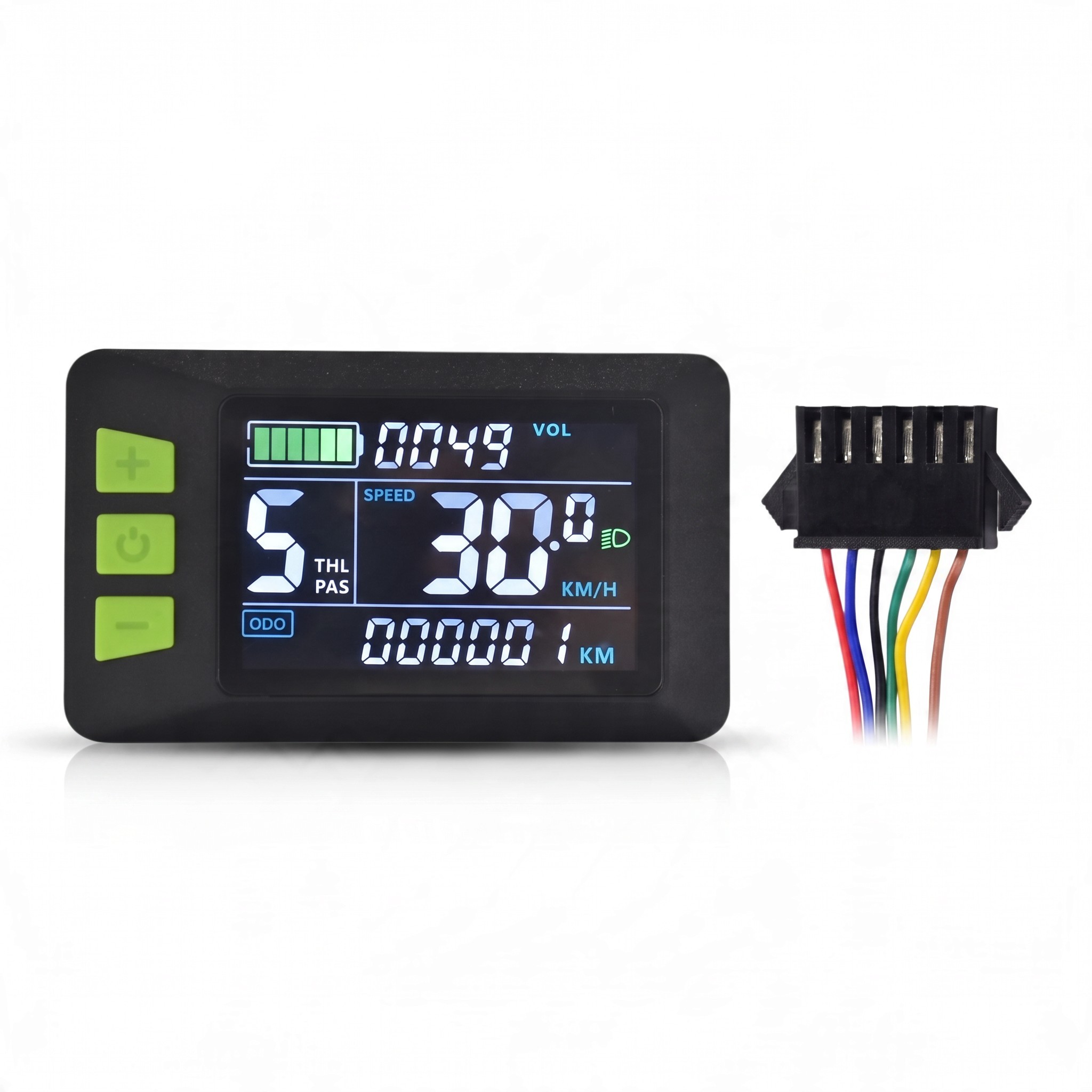

- Kleurenscherm LCD – het scherm toont de actuele snelheid in km/u met een decimaal, een grafische indicator van de batterijstatus, spanning (VOL), totale afstand (ODO) en een symbool voor de ingeschakelde verlichting. De verschillende gegevens zijn verdeeld in overzichtelijke secties, zodat je ze gemakkelijk kunt begrijpen, zelfs tijdens een korte blik tijdens het rijden.
- Assistentieniveau – aan de linkerkant van het scherm wordt het actuele assistentieniveau in grote cijfers weergegeven met de aanduidingen PAS en THL, zodat je de instellingen van de aandrijving altijd in het oog kunt houden.

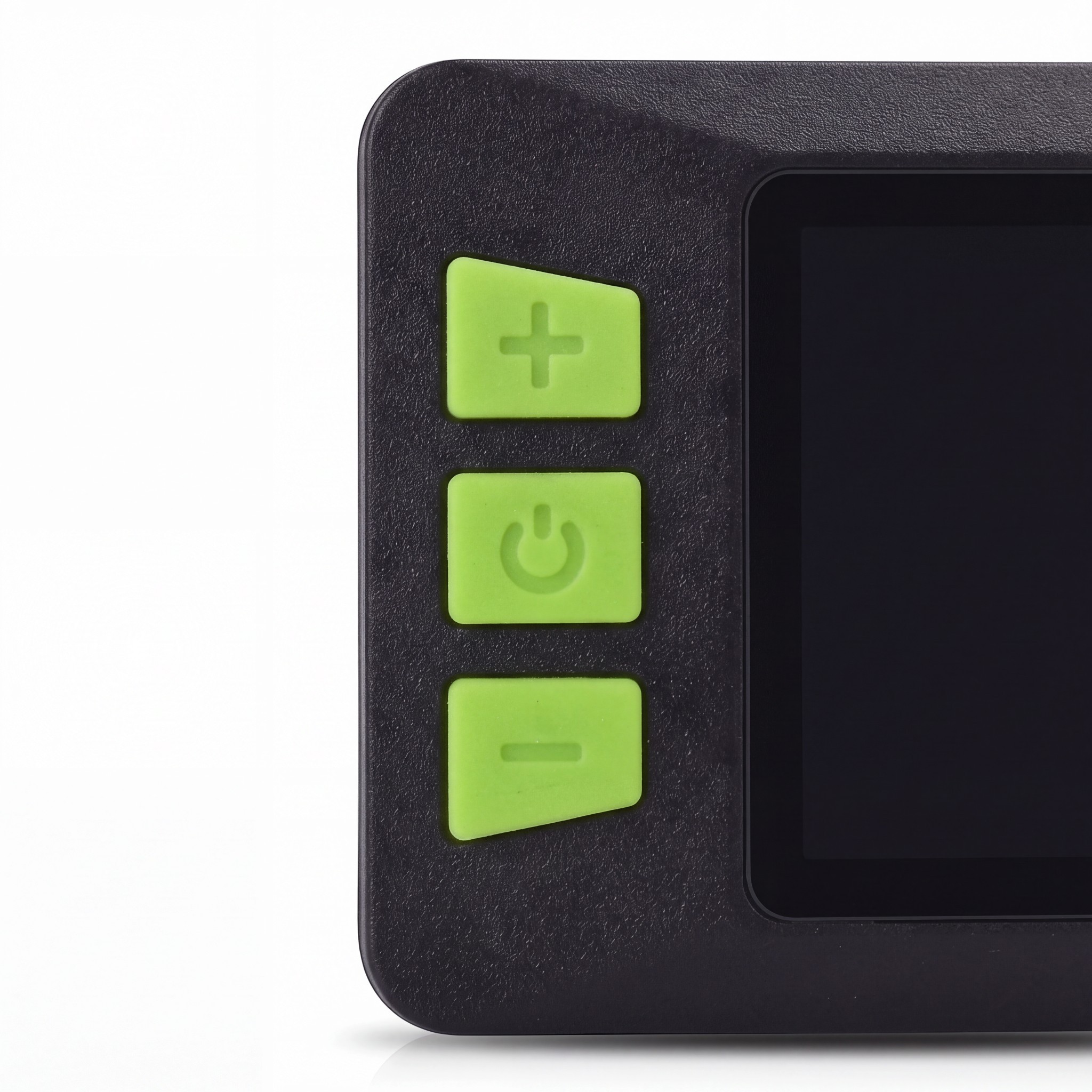

- Drie bedieningsknoppen – de knoppen plus, min en de aan/uit-knop zijn aan de linkerkant naast het scherm geplaatst. Ze zijn kleurig onderscheiden van het scherm en elk heeft een symbool van zijn functie erop aangegeven.
- UART-communicatie – gegevensuitwisseling met de controller vindt plaats via aparte lijnen TX en RX. Het scherm kan zo gegevens van de controller ontvangen en tegelijkertijd instellingen verzenden die zijn gekozen met de knoppen.
- Connector SM 6pin – connector van het type SM met de pinnen: 1 rood (D+), 2 blauw (K), 3 zwart (GND), 4 groen (RX), 5 geel (TX) en 6 verlichting. Controleer voor aansluiting de compatibiliteit met de bedrading van je fiets of scooter aan de hand van deze beschrijving.
- Kabel lengte – de kabel van het scherm meet 1800 mm en aan het einde zijn de afzonderlijke draden van 30 mm lang naar de connector geleid. Deze lengte vergemakkelijkt het leiden van de kabel van het stuur naar de controller.
- Verlichting aansluiting – de zesde pin van de connector is gereserveerd voor verlichting. Het inschakelen van de verlichting wordt aangegeven met een symbool op het scherm, zodat je een overzicht hebt van de status ervan.
- Kabel met draden – de afzonderlijke draden zijn kleurig onderscheiden op basis van hun functie, wat het controleren van de aansluiting tijdens de installatie en eventuele reparatie van de bedrading vergemakkelijkt.
- Kleuruitvoering – het zwarte lichaam van het scherm wordt aangevuld met groene bedieningsknoppen, die op het eerste gezicht van het scherm te onderscheiden zijn.
Inhoud van de verpakking:
- 1x waterdichte LCD-scherm met kabel en connector SM 6pin
Het scherm is geschikt voor eigenaren van elektrische fietsen en elektrische scooters die een nieuwe of vervangende indicator voor rijgegevens met een SM-connector nodig hebben. Het kan ook worden gebruikt bij de ombouw van een fiets naar een elektrische fiets, waar het als het belangrijkste informatie- en bedieningsonderdeel van de hele set dient. Controleer voor installatie of je controller UART-communicatie ondersteunt en of de aansluiting van de connector overeenkomt met de gegeven beschrijving van de pinnen. Het scherm wordt op het stuur geplaatst en de kabel van 1800 mm wordt naar de controller geleid, waar deze met de SM 6pin-connector inclusief de draad voor verlichting wordt aangesloten. Dankzij de waterdichte uitvoering van het scherm kan het ook bij wisselvallig weer worden gebruikt.
