Waterdichte kleurenscherm LCD Connector SM 5pin en 2pin Kabel 1800 mm Communicatie UART en USB Zwart Voor elektrische fiets en elektrische scooter
U heeft al de maximaal beschikbare hoeveelheid in uw winkelmandje.

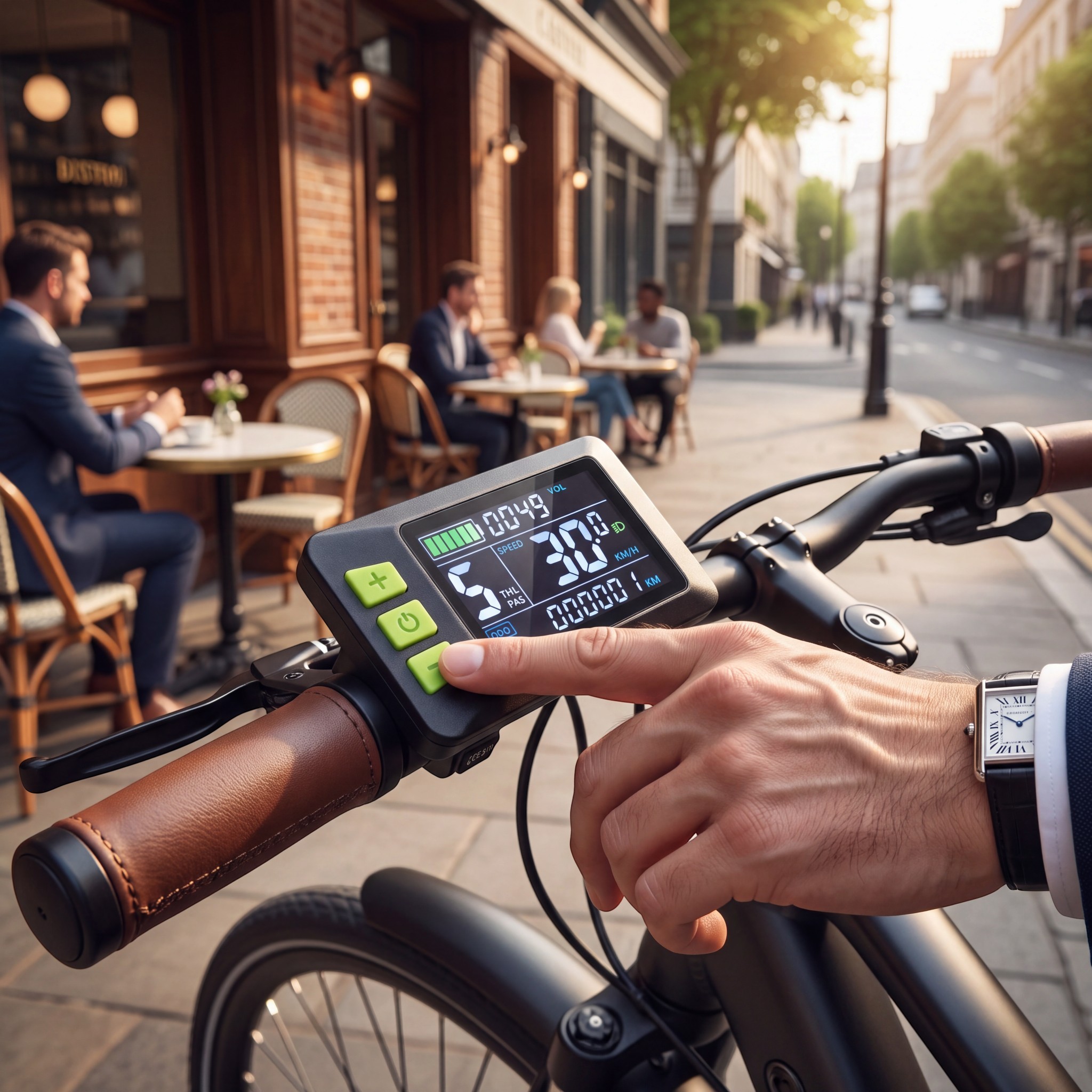

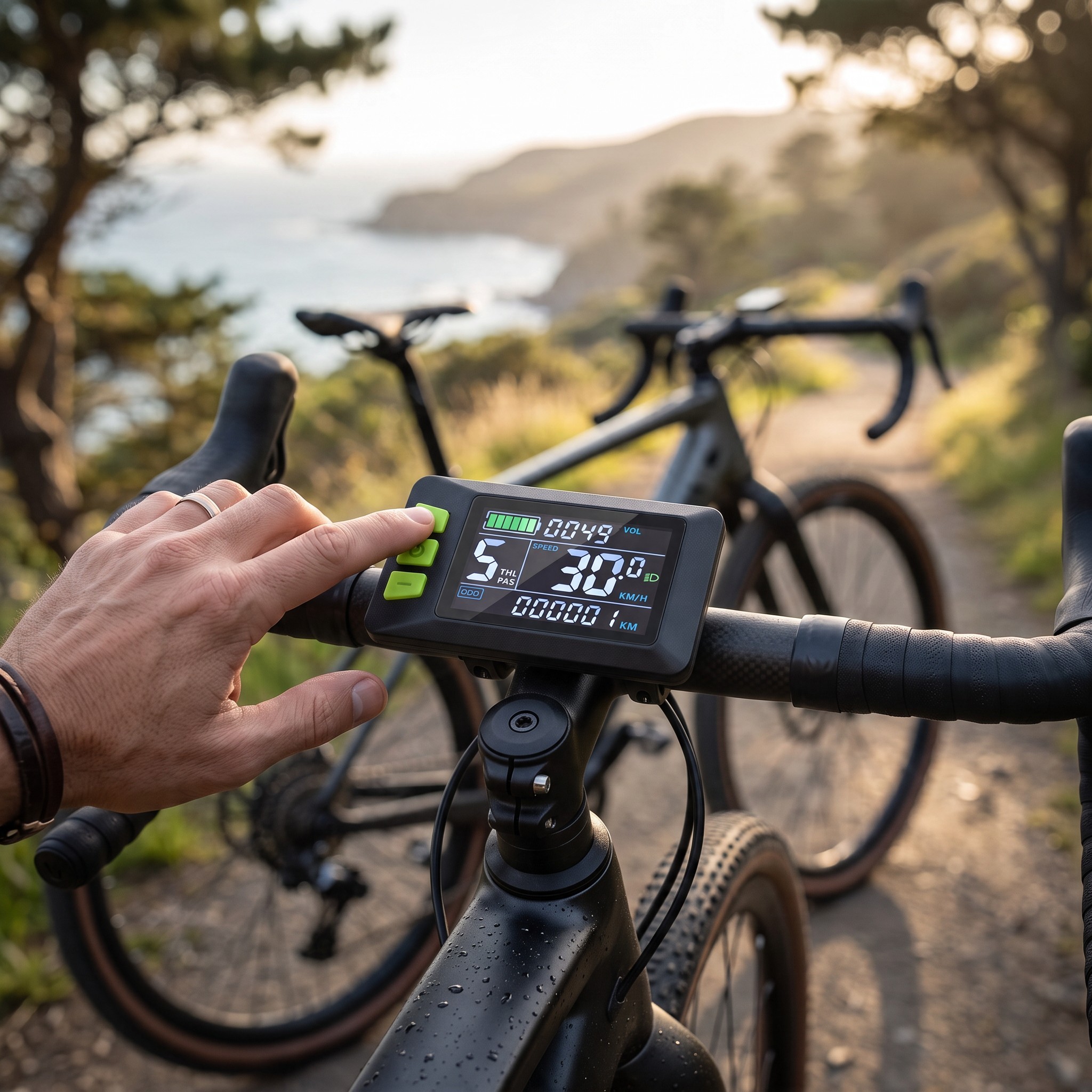

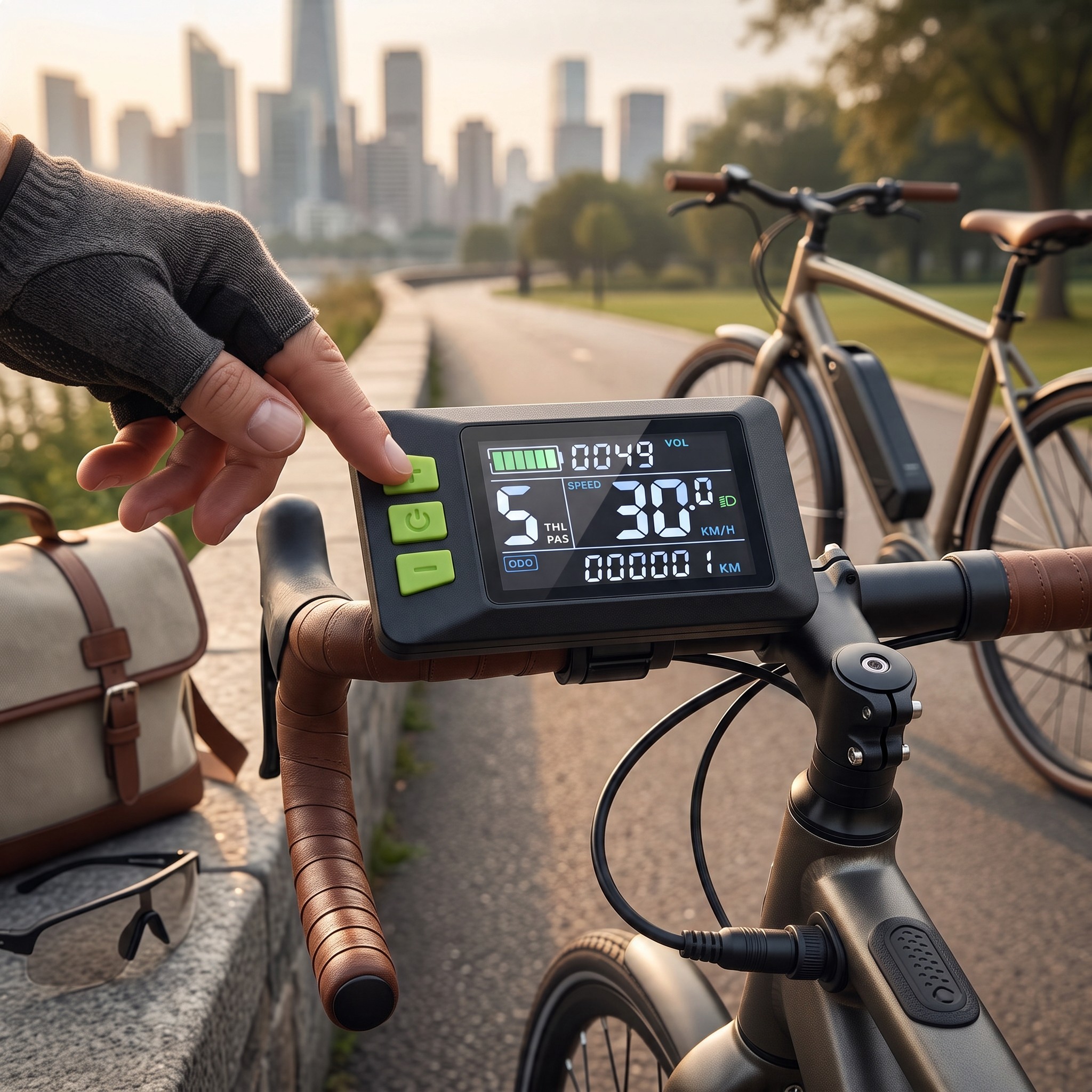

Dit waterdichte kleurenscherm LCD is ontworpen voor elektrische fietsen, elektrische scooters en om klassieke fietsen om te bouwen naar elektrische aandrijving. Het communiceert met de controller via UART-interface en biedt ook USB-aansluiting. Voor de elektrische installatie wordt het aangesloten via connectoren SM 5pin en 2pin, waarbij de tweepinsconnector dient voor de verlichting. Op het overzichtelijke scherm worden de actuele snelheid in km/u, de batterijstatus, spanning, het niveau van assistentie en de totale afstand weergegeven. Het scherm wordt geleverd met een kabel, zodat het op het stuur kan worden geplaatst en de draden naar de controller kunnen worden geleid.

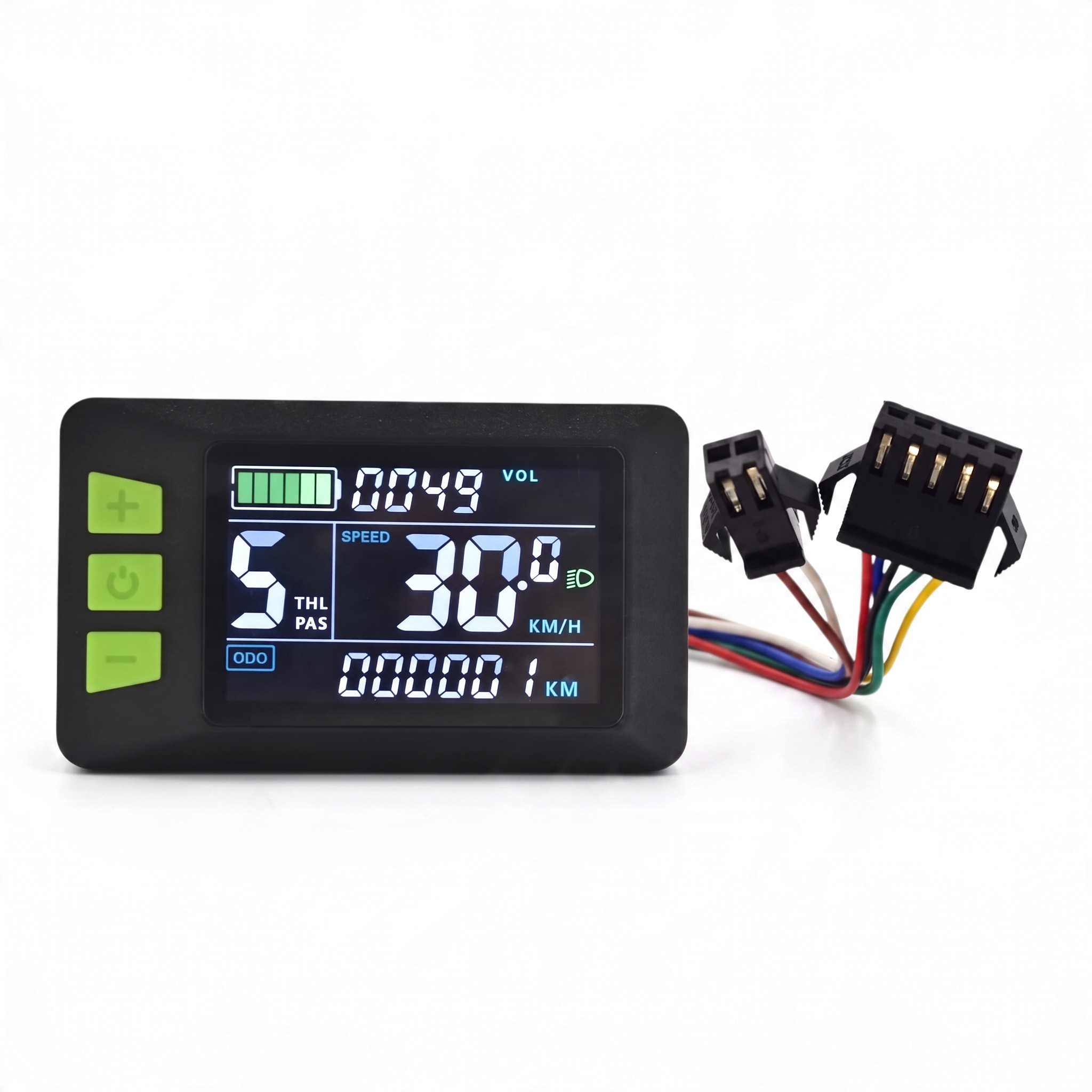

- Kleurenscherm LCD – het scherm toont de actuele snelheid in km/u met één decimaal, een grafische indicator van de batterijstatus, spanning (VOL), de totale afgelegde afstand (ODO) en het symbool voor ingeschakelde verlichting. De verschillende gegevens zijn verdeeld in overzichtelijke secties.
- Niveau van assistentie – aan de linkerkant van het scherm wordt het actuele niveau van assistentie in grote cijfers weergegeven met de aanduidingen PAS en THL, zodat u de instellingen van de aandrijving altijd in het oog houdt.

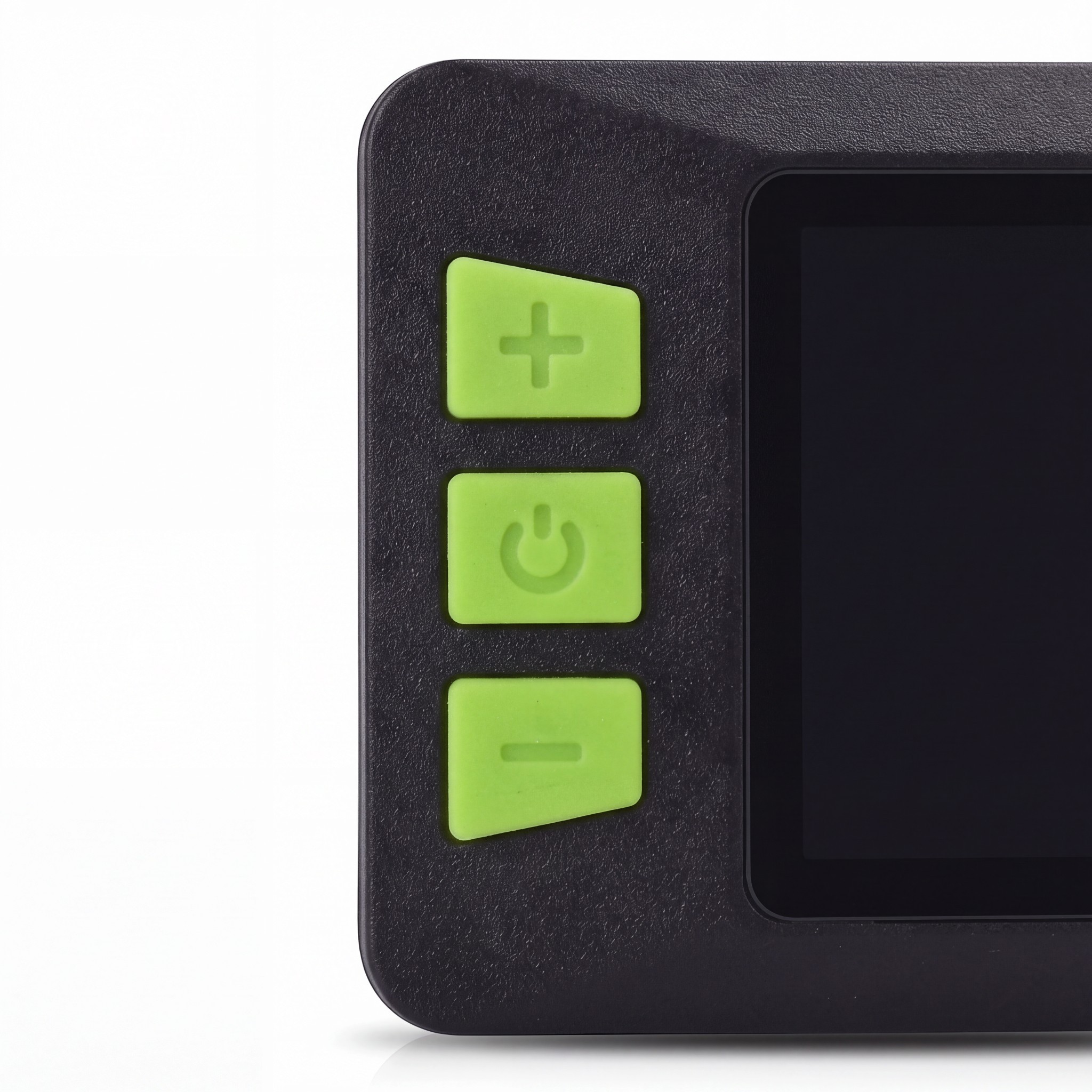

- Drie bedieningsknoppen – de plus-, min- en aan/uit-knoppen bevinden zich links naast het scherm. Ze zijn kleurig onderscheiden van de behuizing van het scherm en elk heeft een symbool dat zijn functie aangeeft.
- Communicatie UART – de gegevensuitwisseling met de controller vindt plaats via afzonderlijke lijnen TX en RX. Het scherm kan zo gegevens van de controller ontvangen en tegelijkertijd instellingen verzenden die met de knoppen zijn gekozen.
- Connector SM 5pin – pinconfiguratie: 1 rood (D+), 2 blauw (K), 3 zwart (GND), 4 groen (RX) en 5 geel (TX). Controleer voor aansluiting de compatibiliteit met de bedrading van uw fiets of scooter aan de hand van deze beschrijving.
- Connector SM 2pin voor verlichting – pinconfiguratie: 1 bruin (licht) en 2 wit (GND). De connector maakt het mogelijk om verlichting aan te sluiten, waarvan het inschakelen op het scherm wordt aangegeven met een symbool.

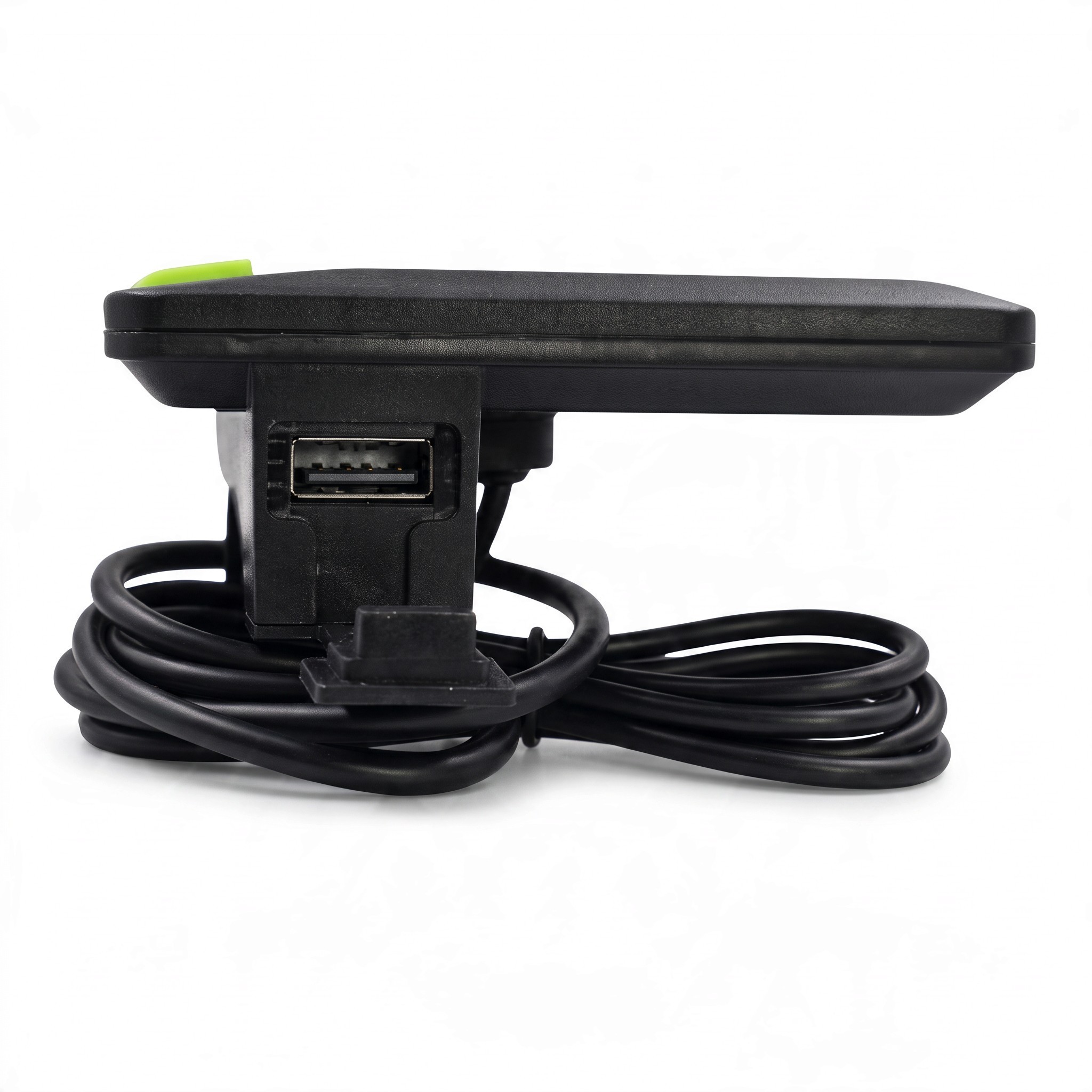

- Kabel lengte – de kabel van het scherm meet 1800 mm en aan het einde zijn de afzonderlijke draden van 30 mm lang naar de connectoren geleid. Deze lengte vergemakkelijkt het leiden van de kabel van het stuur naar de controller.
- Kleuruitvoering – het zwarte lichaam van het scherm wordt aangevuld met groene bedieningsknoppen, die op het eerste gezicht van het scherm zijn te onderscheiden.
Inhoud van de verpakking:
- 1x waterdicht LCD-scherm met kabel en connectoren SM 5pin en 2pin
Het scherm is geschikt voor eigenaren van elektrische fietsen en elektrische scooters die een nieuwe of vervangende indicator voor rijgegevens nodig hebben met SM-connectoren. Het kan ook worden gebruikt bij het ombouwen van een fiets naar een elektrische fiets, waar het dient als het belangrijkste informatie- en bedieningsonderdeel van de hele set. Controleer voor installatie of uw controller communicatie via UART ondersteunt en of de aansluiting van de connectoren overeenkomt met de opgegeven pinconfiguratie. De afzonderlijke tweepinsconnector maakt bovendien verbinding van het scherm met de verlichting van de fiets of scooter mogelijk. Dankzij de waterdichte uitvoering van het scherm kan het ook bij wisselvallig weer worden gebruikt.
